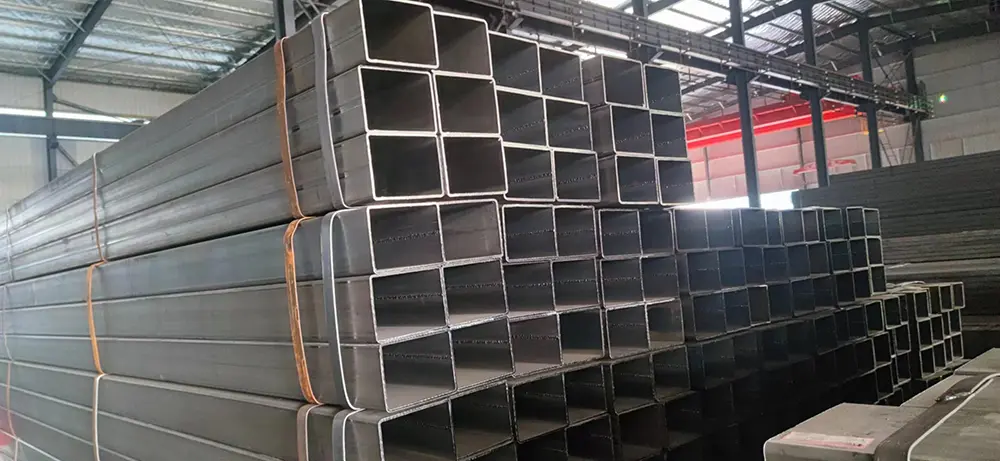

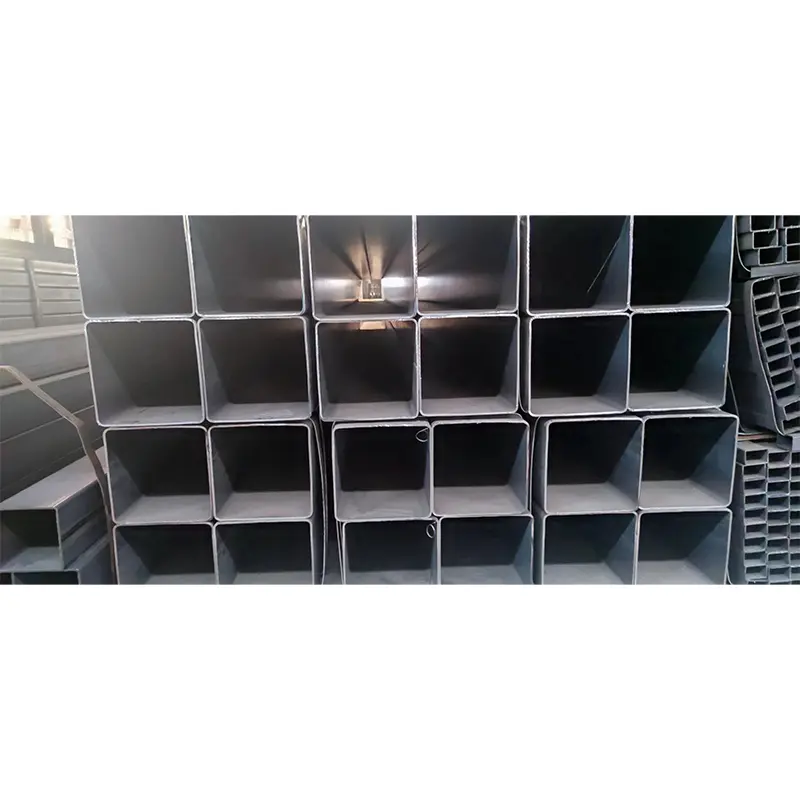

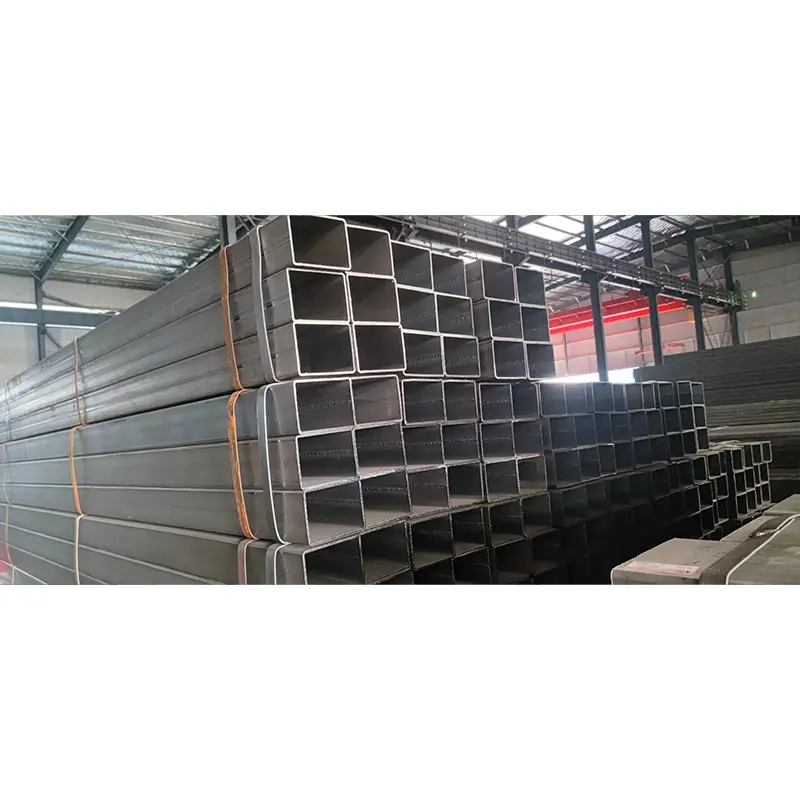

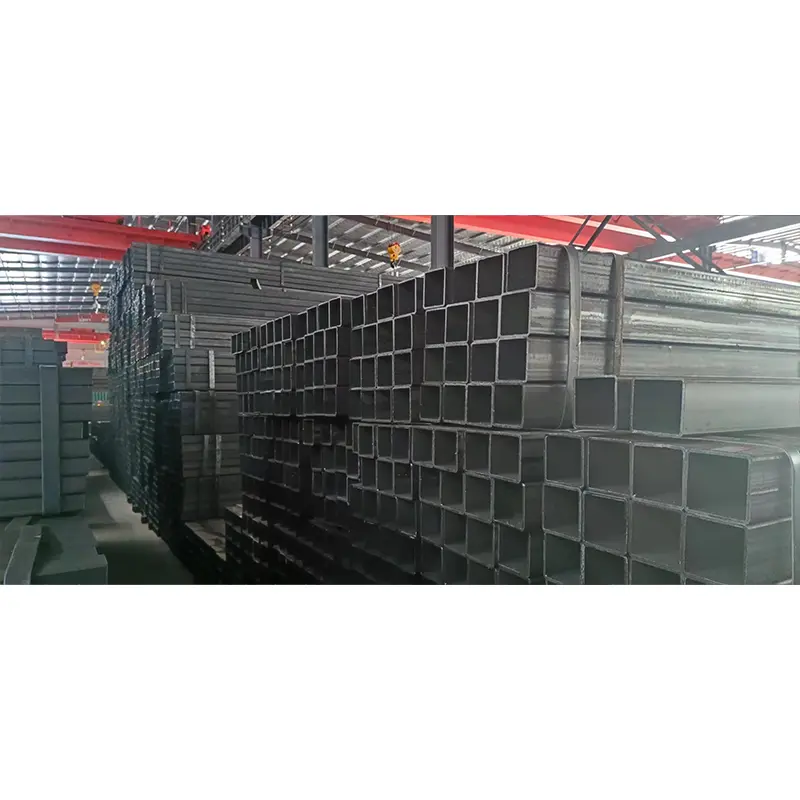

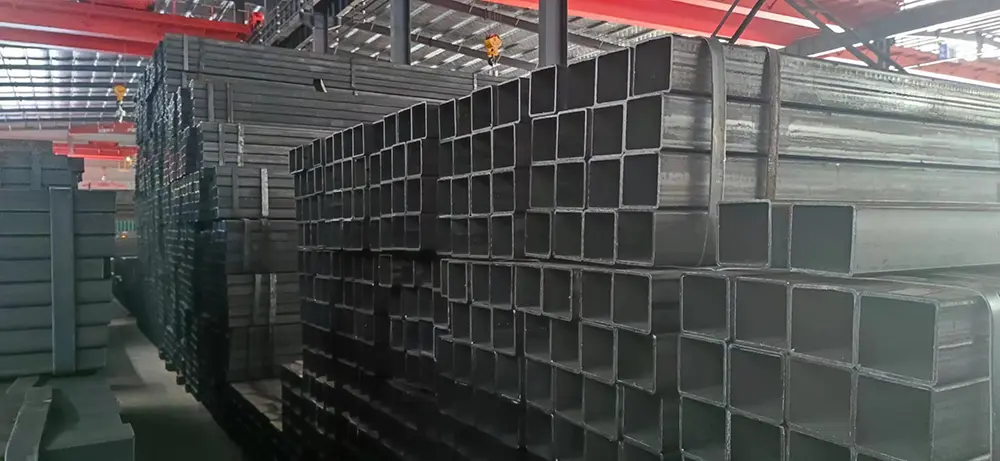

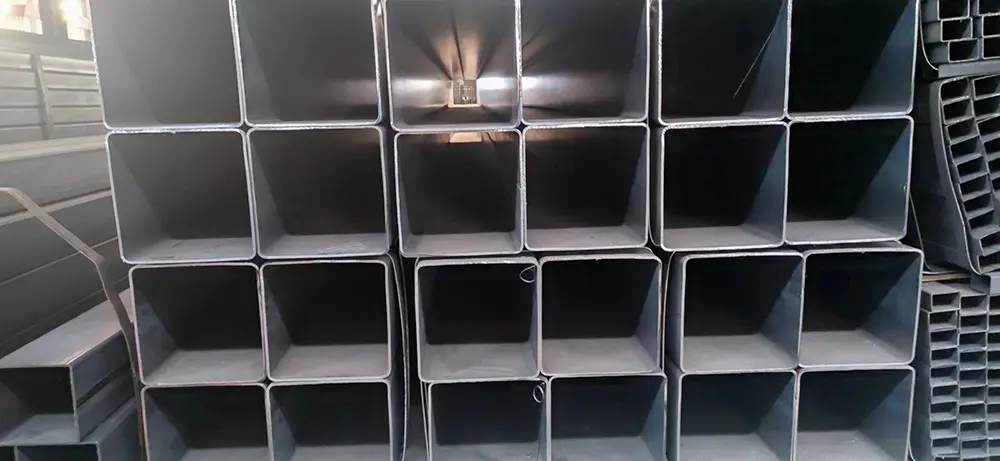

Suure läbimõõduga must ristkülikukujuline ja ruudukujuline terastoru

ZHONGTIAN suure läbimõõduga must ristkülikukujuline ja ruudukujuline terastoru kuulub raskeveokite konstruktsioonitorude kategooriasse, mida iseloomustab küljepikkus 100 mm või rohkem ja vastavalt suurenenud seinapaksus, et see vastaks suure ristlõike kandevõime nõuetele. See toode täidab tühimiku tavaliste väikese läbimõõduga torude rakendatavuses suuremahulistes projektides ja on suurepärane alternatiiv traditsioonilistele H-taladele, I-taladele ja keevitatud komposiitprofiilidele.

Toote omadused

1. Struktuurne projekteerimine

Suure läbimõõduga mustad ristkülikukujulised ja ruudukujulised terastorud kasutavad suletud õõnesprofiiliga konstruktsiooni, mis tagab suurema väände jäikuse ja paindekindluse võrreldes sarnase kaaluga avatud terasprofiilidega. Ruudu- ja ristkülikukujuline kuju lihtsustab ka ühendamist, keevitamist ja kokkupanekut teraskonstruktsioonide valmistamise ajal.

2. Musta pinna seisukord

Toru pind säilitab terase valmistamisel tekkinud musta oksiidi katlakivi. Kuna enne tarnimist korrosioonikatet ei rakendata, saavad kliendid valida sobivad pinnakaitsemeetodid vastavalt projekti tingimustele, sealhulgas värvimine, haavelpuhastus, pulbervärvimine või kuumtsinkimine.

3. Raskeveokite positsioneerimine

Võrreldes väikeste ja keskmise suurusega ruudukujuliste torudega on suure läbimõõduga ruudukujulised torud mõeldud peamiselt konstruktsioonilisteks rakendusteks, mis nõuavad suurt stabiilsust ja kandevõimet. Tavaliselt valitakse need veergude, tugiraamide, seadmete aluste ja infrastruktuuri komponentide jaoks.

Toote klassifikatsioon

1. Sukeldatud kaarkeevitatud suur nelinurkne toru

Suured terasplaadid vormitakse ruudu- või ristkülikukujulisteks osadeks ja keevitatakse sukelkaarkeevitustehnoloogia abil. See meetod sobib ülisuurte mõõtmete ja paksude seinte jaoks, millel on suurepärane keevitustugevus ja konstruktsiooni usaldusväärsus.

2. Kõrgsagedusega keevitatud suur ruudukujuline toru

Terasribasid vormitakse pidevalt läbi rullide ja keevitatakse kõrgsagedusliku takistuskeevitusega. See protsess tagab hea mõõtmete täpsuse, tõhusa tootmise ja konkurentsivõimelise hinna tavaliselt kasutatavate suure läbimõõduga suuruste jaoks.

3. Õmblusteta suur ruudukujuline toru

Ümmargused õmblusteta terastorud töödeldakse ruudu- või ristkülikukujulisteks osadeks kuumvaltsimise või külmtõmbamise meetodil. Ilma keevitusõmblusteta tagavad need suurepärase survekindluse ja löögikindluse spetsiaalsetes tööstuslikes rakendustes.

Tehnilised andmed

Materjali valik

1. Q235B konstruktsiooniteras

Q235B on kõige sagedamini valitud materjal suure läbimõõduga mustade ristküliku- ja ruudukujuliste torude jaoks. See pakub head keevitatavust, tasakaalustatud tugevust ja ökonoomset hinda, mistõttu sobib see tööstushoonetele, terasraamidele ja üldistele konstruktsioonirakendustele.

2. Q355B kõrgtugev teras

Q355B tagab suurema voolavuspiiri ja parema konstruktsioonivõime võrreldes Q235B-ga. Seda kasutatakse tavaliselt sillatugede, raskete seadmete raamide, väliskonstruktsioonide ja suuremat ohutusvaru nõudvate projektide jaoks.

3. Spetsiaalne legeeritud teras

Kõrge temperatuuri, kõrgsurve või spetsiaalsete mehaaniliste rakenduste jaoks saab vastavalt insenerinõuetele tarnida selliseid materjale nagu 20#, 16Mn ja 15CrMo.

Insenerirakendused

1. Rasked terasest ehituskonstruktsioonid

Suure läbimõõduga musti ristküliku- ja ruudukujulisi torusid kasutatakse laialdaselt põhisammaste, tugitalade, katusekonstruktsioonide ja karkassi komponentidena tööstusettevõtetes, ladudes ja kokkupandavates hoonetes. Nende kõrge jäikus aitab säilitada konstruktsiooni stabiilsust pikaajaliste koormuste korral.

2.Silla- ja infrastruktuuriprojektid

Sektsiooni suur suurus ja tugev kandevõime muudavad need torud sobivaks sildade abitugede, maanteerajatiste, linnarajatiste ja torujuhtmete koridoride tugede jaoks.

3. Heavy Machine Manufacturing

Raskeseadmete valmistamisel kasutatakse neid torusid masinaaluste, ehitusseadmete raamide, sadamamasinate konstruktsioonide ja tuuleenergia tugikomponentide jaoks, kus on vaja suurt tugevust ja mõõtmete stabiilsust.

Rahvusvahelised taotlused

Tööstuslao laiendamise projekt – Saudi Araabia (2022)

Saudi Araabias läbiviidud logistikalao laiendamise projektis valiti peamise tugiraamistiku jaoks suure läbimõõduga mustad ristkülikukujulised terastorud Q355B. Projekt vajas terasprofiile, mis taluvad kõrgeid temperatuure ja suuri katusekoormusi. Torud valmistati enne kohapealse korrosioonivastase katte saamist konstruktsioonilisteks sammasteks ja taladeks, parandades ehituse tõhusust, säilitades samal ajal konstruktsiooni pikaajalise stabiilsuse.

Silla tugistruktuuri projekt – Türgi (2023)

Türgis läbiviidud silla abikonstruktsiooni projektis kasutati tugikomponentidena keevitatud suure läbimõõduga musti ruudukujulisi torusid. Klient nõudis välikeevitamiseks suurt paindekindlust ja täpset mõõtmete kontrolli. Valitud 400 × 400 mm paksused seinatorud vähendasid valmistamise keerukust võrreldes traditsiooniliste terasprofiilidega.

Rasketehnika platvorm – Austraalia (2021)

Austraalia inseneriseadmete tootja kasutas raskete masinate platvormide jaoks suuri ristkülikukujulisi torusid Q355B. Suletud õõneskonstruktsioon tagas suurepärase vibratsioonikindluse ja aitas vähendada tugiraami kaalu võrreldes traditsiooniliste täisterasest osadega.

Jõudluse eelised

Rakenduse valiku juhend

Õige toote valimine

1. Valige paksus vastavalt koormusele

Raskete sammaste, masinate aluste ja infrastruktuuri tugede puhul on tavaliselt soovitatav seinapaksus 8 mm või rohkem. Suuremate kandekonstruktsioonide jaoks ei tohiks kasutada õhukeseseinalisi suure läbimõõduga torusid.

2. Sobitage materjal keskkonnaga

Q235B sobib tavalisteks konstruktsioonirakendusteks. Q355B tuleks valida suurte koormuste, suurte vahemike, madala temperatuuriga keskkondade või suuremat konstruktsiooni töökindlust nõudvate projektide jaoks.

3. Planeerige korrosioonikaitse

Kuna mustad ristkülikukujulised ja ruudukujulised torud tarnitakse ilma kaitsekatteta, tuleks väliprojektidel pärast valmistamist rakendada sobivat pinnatöötlust, näiteks värvimist või kuumtsinkimist.

KKK

1. Mida peetakse suure läbimõõduga mustaks ristkülikukujuliseks ja ruudukujuliseks terastoruks?

Üldjuhul klassifitseeritakse ruudu- ja ristkülikukujulised torud, mille külje pikkus on 100 mm või rohkem, suure läbimõõduga toodeteks. Üle 300 mm suurusi peetakse sageli ülisuurteks sektsioonideks.

2. Milliseid materjale tavaliselt kasutatakse?

Q235B on hea keevitatavuse ja kulutõhususe tõttu üldkonstruktsioonide standardvalik. Q355B on eelistatud raskeveokite struktuuride jaoks, mis nõuavad suuremat tugevust.

3. Millised seinapaksused on saadaval?

Tavaline seinapaksus on vahemikus 4 mm kuni 50 mm. Rasked konstruktsiooniprojektid valivad tavaliselt 8–20 mm paksuse, sõltuvalt koormusnõuetest.

4. Mis on toru must pind?

Must pind on terase tootmisel tekkinud looduslik raudoksiidkatlakivi. See ei ole kattekiht ega paku pikaajalist korrosioonikaitset.

5. Kas suure läbimõõduga musti ruudukujulisi torusid saab kasutada õues?

Jah, kuid vajalik on täiendav korrosioonikaitse. Välisrakendused nõuavad tavaliselt pinna puhastamist, millele järgneb värvimine, pulbervärvimine või kuumtsinkimine.

6. Mis vahe on suurte mustade ruudukujuliste torude ja H-talade vahel?

Suured ristkülikukujulised torud pakuvad oma suletud sektsiooni tõttu paremat väändetakistust, samas kui H-talasid eelistatakse sageli pikkade painderakenduste jaoks.

7. Kas kohandatud suurusi saab toota?

Jah. Tootjad võivad vastavalt tehnilistele joonistele pakkuda kohandatud mõõtmeid, seina paksuseid, pikkusi ja materjaliklasse.

8. Millised kvaliteetsed dokumendid on saadaval?

Kvalifitseeritud tarnijad võivad vastavalt projekti nõuetele esitada materjalisertifikaate, mõõtmete kontrollimise aruandeid ja keevituskvaliteedi kontrollimise dokumente.
