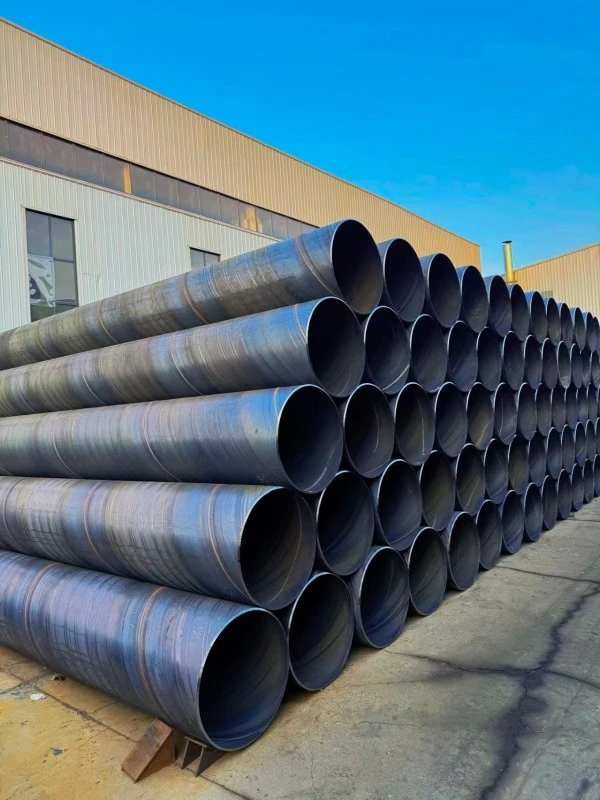

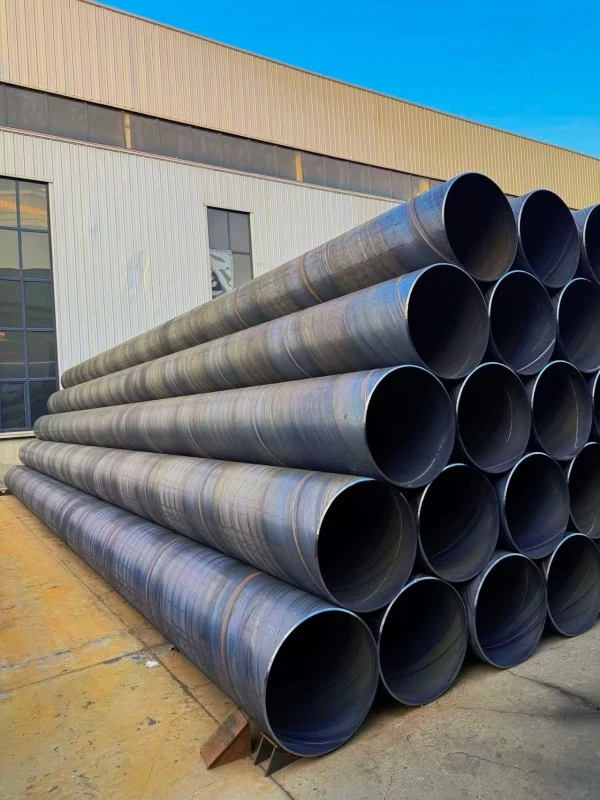

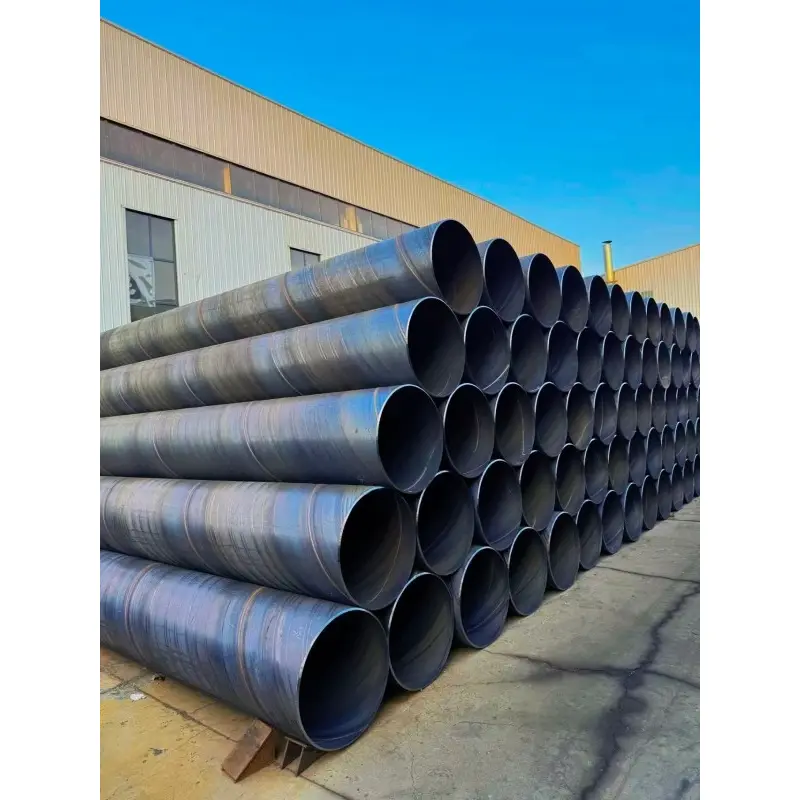

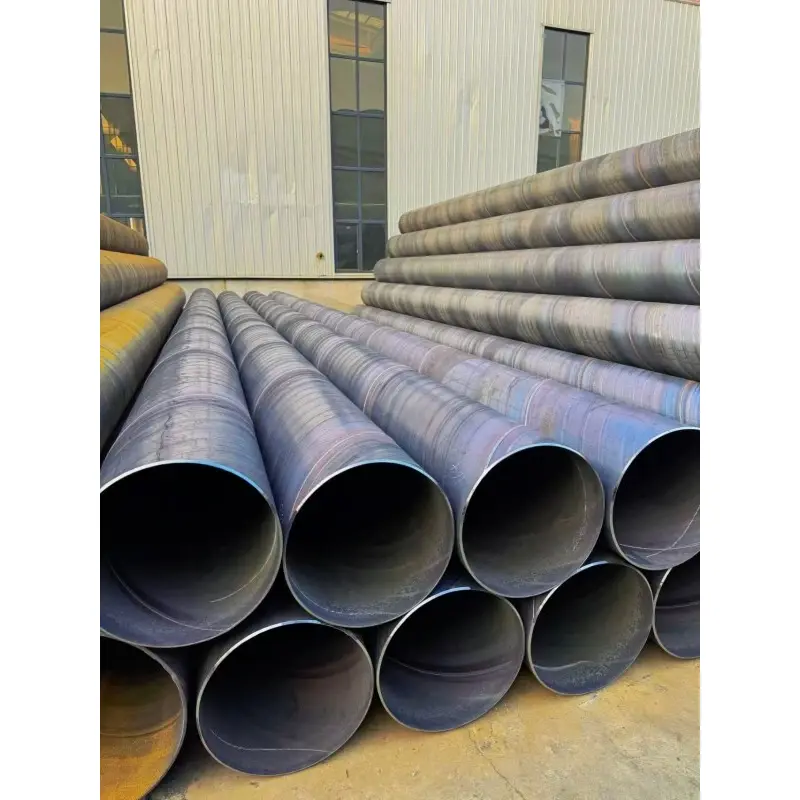

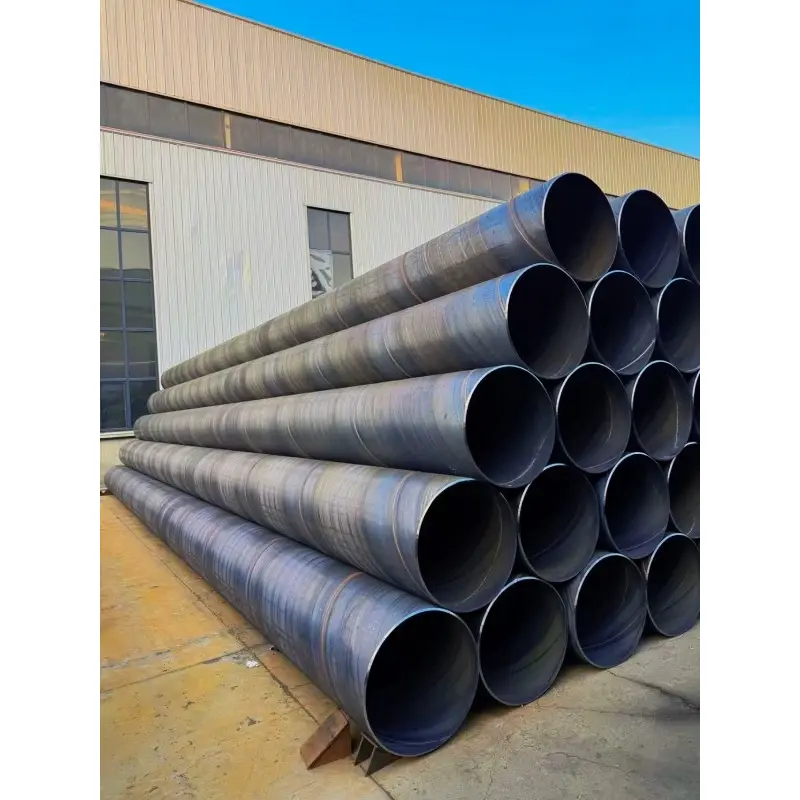

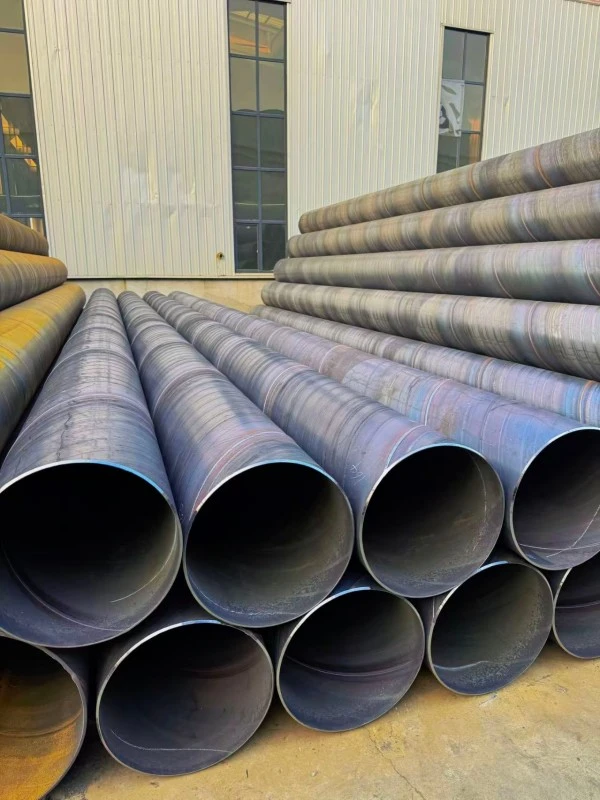

Õhukese seinaga spiraalkeevitatud terastoru

Õhukese seinaga spiraalkeevitatud terastoru, mida nimetatakse ka õhukese seinaga SSAW terastoruks, on teatud tüüpi spiraalõmblusega keevitatud terastoru, mis on toodetud kuumvaltsitud terasribade pideva vormimise teel spiraalse kujuga ning sise- ja välisõmbluste keevitamise teel kahepoolse veealuse kaarkeevitusega.

Selle toote peamised omadused hõlmavad õhukese seina paksust, suure läbimõõduga võimet, kerget struktuuri, kõrget materjali kasutusmäära ja stabiilset mehaanilist jõudlust. Võrreldes paksuseinaliste spiraalkeevitatud terastorudega, kasutatakse õhukese seinaga SSAW terastorusid peamiselt madala rõhuga rakendustes, kus on oluline kerge konstruktsioon ja ökonoomne töö.

Terastorude tööstuses klassifitseeritakse torud seinapaksusega ≤12 mm ja läbimõõduga üle DN200 üldiselt õhukese seinaga spiraalkeevitatud terastorudeks. Tavaliselt valitud seinapaksus on DN200 torude puhul umbes 5 mm, DN300–DN800 torude puhul 5–8 mm ning DN1000 ja suurema läbimõõduga torude puhul 8–12 mm.

Peamised spetsifikatsioonid

ZHONGTIANi tarnitud õhukese seinaga spiraalkeevitatud terastoru on saadaval välisläbimõõduga φ219 mm kuni φ3620 mm, mis katab DN200 kuni DN3600. Kõige sagedamini kasutatav diameetrivahemik on DN600–DN2000, mis vastab suuremahuliste kommunaal- ja tööstustorustike projektide nõuetele.

Saadaolevad seinapaksused on 5 mm, 6 mm, 7 mm, 8 mm, 10 mm ja 12 mm. Peamised materjaliklassid on Q235B, Q355B ja L245 vastavalt erinevatele survenõuetele ja rakendustingimustele.

Tavaline torupikkus on tavaliselt 6–12 meetrit, samas on võimalik toota ka kohandatud pikkusi 15–18 meetrit vastavalt projekti nõuetele. Tooteid saab toota SY/T 5037, GB/T 9711.1 ja API 5L PSL1 standardite järgi.

Tavaline töörõhu vahemik on 0,6 MPa, 1,0 MPa ja 1,6 MPa, mistõttu need sobivad madala ja keskmise rõhuga vedeliku transpordisüsteemide jaoks.

Põhifunktsioonid

1. Kerge disain ja tõhus paigaldus

Tänu oma väiksemale seinapaksusele on õhukese seinaga spiraalkeevitatud terastorul oluliselt väiksem kaal võrreldes traditsiooniliste sama läbimõõduga paksuseinaliste terastorudega. Kerge konstruktsioon vähendab transpordikulusid, tõstenõudeid ja paigalduskoormust suuremahulise torujuhtme ehitamise ajal.

Pikamaa veeülekandeprojektide, munitsipaaltorustikusüsteemide ja ajutiste torujuhtmevõrkude puhul aitab kerge disain parandada ehituse tõhusust ja vähendada projekti üldkulusid. See sobib eriti hästi projektidesse, kus paigalduskiirus ja transpordimugavus on olulised tegurid.

2. Hea rõnga jäikus ja settimiskindlus

Kuigi Thin Wall SSAW terastoru kasutab õhema seinakujundust, tagab selle spiraalkeevitatud struktuur usaldusväärse rõnga jäikuse ja deformatsioonikindluse. Spiraalkeevitusõmblus jaotab pinget ühtlasemalt piki toru korpust, parandades vastupidavust välisrõhule, pinnase liikumisele ja ebaühtlasele vundamendile.

Maetud torujuhtmete rakenduste puhul aitab see struktuur säilitada stabiilset jõudlust tavalistes paigaldustingimustes ja vähendab maapinna muutustest põhjustatud deformatsiooniriski.

3. Sile sisepind ja madal voolutakistus

Kahepoolne sukelkaarkeevitusprotsess tagab stabiilse keevituskvaliteedi ja parandab toru sisepinna seisukorda. Võrreldes traditsiooniliste keevitatud konstruktsioonidega, on õhukese seinaga spiraalkeevitatud terastoru sisepinnal madalam voolutakistus.

See eelis muudab selle sobivaks veetranspordi, ventilatsioonisüsteemide, tolmueemaldustorustike ja tööstuslike tsirkulatsioonisüsteemide jaoks, kus on vaja tõhusat vedeliku või õhu liikumist.

4. Säästlik suure läbimõõduga torujuhtme lahendus

Õhukese seinaga spiraalkeevitatud terastoru pakub ökonoomset lahendust suure läbimõõduga madalsurvetorustike rakendustele. Võrreldes õmblusteta terastorudega ja mõnede sirge õmblusega keevitatud torudega, pakuvad spiraalkeevitatud terastorud suuremat materjalikasutuse efektiivsust ja madalamaid tootmiskulusid.

Suurte taristuprojektide puhul, mis hõlmavad pikki torujuhtmete vahemaid, võib see toode tõhusalt vähendada terase tarbimist, transpordikulusid ja ehitusinvesteeringuid, säilitades samal ajal usaldusväärse jõudluse.

5. Usaldusväärne keevituskvaliteet ja kontroll

ZHONGTIAN Thin Wall SSAW terastoru on valmistatud täiustatud kahepoolse sukelkaarkeevitustehnoloogia abil koos rangete kvaliteedikontrolli protseduuridega.

Tootmise ajal läbib iga toru mõõtmete kontrolli, keevisõmbluse kvaliteedi kontrolli ja hüdraulilise rõhu testimise. Vastavalt kliendi nõudmistele saab keevitamise toimivuse kontrollimiseks ja toote stabiilse kvaliteedi tagamiseks rakendada ultraheli testimist ja röntgenülevaatust.

6. Paindlik suure läbimõõduga tootmisvõime

Õhukese seinaga spiraalkeevitatud terastoru üks peamisi eeliseid on selle võime saavutada suure läbimõõduga tootmist spiraalvormimistehnoloogia abil.

Võrreldes õmblusteta terastorudega saab spiraalkeevitatud terastorusid toota suurema läbimõõduga, millel on parem tootmispaindlikkus ja materjalitõhusus. See muudab need sobivaks suuremahuliste veetehnika, munitsipaalinfrastruktuuri ja tööstuslike torustike projektide jaoks.

Tooterakendused

1. Kommunaalveevarustus- ja drenaažitorustik

Õhukese seinaga spiraalkeevitatud terastoru kasutatakse laialdaselt munitsipaalveevarustus- ja drenaažisüsteemides, sealhulgas linna veetorustikes, vihmavee äravooluvõrkudes, kanalisatsioonitorustikes ja vee suunamise projektides.

Tänu suurele läbimõõdule, kergele konstruktsioonile ja ökonoomsele kulule on seda tüüpi SSAW terastorud tõhusad lahendused pikamaa munitsipaaltorustike ehitamiseks. See võib vähendada paigaldamise raskusi, täites samal ajal suuremahulise vedeliku transportimise nõudeid.

2. Tööstuslikud ventilatsiooni- ja tolmueemaldussüsteemid

Õhukese seinaga SSAW terastoru kasutatakse tavaliselt tööstuslikes ventilatsioonisüsteemides, tehase väljalasketorustikes, tolmukogumissüsteemides ja õhuvarustusvõrkudes.

Selle suur läbimõõt ja sile sisepind aitavad vähendada õhuvoolu takistust ja parandavad transpordi efektiivsust. See sobib tehastele, töökodadele ja tööstusrajatistele, kus on vaja usaldusväärseid ventilatsiooni- ja tolmueemalduslahendusi.

3. Põllumajanduse niisutus- ja veetehnika

Õhukese seinaga spiraalkeevitatud terastoru sobib põllumajanduslike niisutussüsteemide, veehoidlate veetranspordi, üleujutuste kontrolli ja muude madala rõhuga veeehitusprojektide jaoks.

Suure läbimõõduga disain võimaldab tõhusat vee ülekandmist pikkadel vahemaadel, samas kui kerge konstruktsioon aitab vähendada paigaldus- ja transpordikulusid võrreldes raskemate terastorude lahendustega.

4. Ajutised torujuhtmevõrgud

Tänu oma kergetele omadustele ja mugavale paigaldamisele kasutatakse õhukese seinaga spiraalkeevitatud terastoru sageli ajutiste torujuhtmete rakenduste jaoks, sealhulgas ehitusplatsi veevarustuses, ajutistes drenaažisüsteemides ja lühiajalistes inseneriprojektides.

Võrreldes püsivate torujuhtmete lahendustega pakub see eeliseid kulude kontrolli, paigalduskiiruse ja paindlikkuse osas, kui torujuhtmeid tuleb pärast projekti lõppu ümber paigutada või eemaldada.

5. Kerged konstruktsioonirakendused

Õhukese seinaga spiraalkeevitatud terastoru saab kasutada ka kergetes konstruktsioonirakendustes, nagu suured kasvuhoone vundamendid, tugisambad, ajutised toed ja tööstuslikud abikonstruktsioonid.

Kuid see sobib peamiselt mittekandvateks rakendusteks ega tohiks asendada raskeid konstruktsiooniterastorusid projektides, mis nõuavad suurt mehaanilist tugevust või äärmuslikke koormustingimusi.

6. Madalrõhuga tööstuslike vedelike transport

Õhukese seinaga SSAW terastoru saab kasutada madala rõhuga tööstuslike vedelike transpordisüsteemide jaoks, sealhulgas tsirkuleerivate veetorustike, kütteharu torustike ja üldise tööstusliku vedeliku transpordi jaoks.

Rakenduste puhul, mille töörõhk on alla 1,6 MPa, tagab see toode praktilise tasakaalu jõudluse, paigaldusefektiivsuse ja projekti maksumuse vahel.

Tootmisprotsess

1. Teraspoolide ettevalmistamine ja servade töötlemine

Thin Wall Spiral Welded Steel Pipe tootmine algab kvaliteetsete kuumvaltsitud terasrullidega. Teraspoolid keritakse lahti, tasandatakse ja töödeldakse servafreesimisega, et tagada täpsed vormimismõõtmed ja stabiilsed keevitustingimused.

Toormaterjalide õige ettevalmistamine aitab parandada torude täpsust, keevitamise konsistentsi ja toote üldist töökindlust.

2. Spiraali moodustamise protsess

Tootmise ajal siseneb töödeldud terasriba vormimisseadmetesse ja vormitakse pidevalt spiraalseks torukonstruktsiooniks vastavalt projekteeritud vormimisnurgale.

Spiraalvormimistehnoloogia võimaldab tootjatel toota suure läbimõõduga terastorusid paindlike spetsifikatsioonidega, säilitades samal ajal tõhusa materjalikasutuse.

3. Kahepoolne sukelkaarkeevitus

Sisemised ja välimised spiraalõmblused keevitatakse kahepoolse sukelkaarkeevitustehnoloogia abil.

See keevitusmeetod tagab sügava läbitungimise, stabiilse keevisõmbluse tugevuse ja hea mehaanilise jõudluse. Keevitusprotsess tagab, et spiraalõmblus talub normaalset töörõhku ja kasutustingimusi.

4. Mittepurustav katsetamine ja kvaliteedikontroll

Pärast keevitamist läbib Thin Wall SSAW terastoru ranged kontrolliprotseduurid, sealhulgas ultraheli testimine, röntgenülevaatus, mõõtmete mõõtmine ja keevisõmbluse kvaliteedi kontrollimine.

ZHONGTIAN järgib kontrollitud kontrolliprotseduure tagamaks, et iga toru vastab kliendi tugevuse, täpsuse ja töökindluse nõuetele.

5. Hüdraulilise rõhu testimine

Valmis torudele tehakse hüdrauliline testimine, et kontrollida survekindlust ja lekkevõimet.

Torusid testitakse kindlaksmääratud rõhutingimustes, tagades töökindluse vee ja muude madalsurvevedelike transportimisel.

6. Lõikamine, katmine ja lõplik töötlemine

Pärast ülevaatust lõigatakse torud vastavalt kliendi soovitud pikkustele ja valmistatakse ette tarnimiseks.

Vastavalt erinevatele rakenduskeskkondadele võib ZHONGTIAN pakkuda kohandatud pinnakaitselahendusi, sealhulgas epoksükatet, IPN8710 katet ja 3PE korrosioonivastast katet.

Võrdlus teiste terastorudega

1. Õhukese seinaga spiraalkeevitatud toru vs paksu seinaga spiraalkeevitatud toru

Õhukese seinaga spiraalkeevitatud terastoru on mõeldud peamiselt madala rõhuga rakenduste jaoks, mille seinapaksus on tavaliselt vahemikus 5–12 mm, samas kui paksu seinaga spiraalkeevitatud terastorusid kasutatakse kõrgema rõhu ja raskemate konstruktsiooniliste rakenduste jaoks.

Võrreldes paksu seinaga spiraalkeevitatud torudega on õhukese seinaga toodetel väiksem kaal, lihtsam paigaldus ja parem kuluefektiivsus, samas kui paksuseinalised torud pakuvad suuremat survekindlust nõudlikes keskkondades.

2. Õhukese seinaga spiraalkeevitatud toru vs sirge õmblusega keevitatud toru

Võrreldes sirge õmblusega keevitatud torudega on õhukese seinaga SSAW terastoru eelised suure läbimõõduga tootmisvõimsuse ja tootmise paindlikkuse osas.

Spiraalkeevitatud terastorude läbimõõt on suurem kui φ3000 mm, samas kui sirge õmblusega torude läbimõõt on tavaliselt piiratum. Seetõttu valitakse õhukese seinaga spiraalkeevitatud terastoru sageli suuremahuliste vee- ja kommunaaltorustike projektide jaoks.

3. Õhukese seinaga spiraalkeevitatud toru vs õmblusteta terastoru

Võrreldes õmblusteta terastorudega, pakub õhukese seinaga spiraalkeevitatud terastoru suure läbimõõduga madalrõhu rakenduste jaoks paremat kulutõhusust.

Õmblusteta terastorusid kasutatakse peamiselt kõrgsurve- ja erirakendustes, samas kui spiraalkeevitatud torud sobivad paremini infrastruktuuriprojektide jaoks, mis nõuavad suurt läbimõõtu, ökonoomset transporti ja tõhusat paigaldust.

Korrosioonivastane kaitse ja kasutusiga

1. Maetud veetorustiku kaitse

Maa-aluse veevarustuse ja drenaažirakenduste jaoks saab õhukese seinaga spiraalkeevitatud terastoru töödelda epoksüsöetõrva kattega või IPN8710 korrosioonivastase kattega.

Sobivate paigaldustingimuste korral võib eeldatav kasutusiga ulatuda ligikaudu 15-20 aastani, olenevalt pinnase keskkonnast ja hooldustingimustest.

2. Siseruumide ventilatsioonisüsteemi kaitse

Siseruumide ventilatsiooni-, väljatõmbe- ja tööstuslike õhutranspordisüsteemide puhul hõlmab pinnakaitse tavaliselt roostevastast katmist või külmtsingitud töötlemist.

See kaitsemeetod tagab piisava korrosioonikindluse sisekeskkonnas ja võib saavutada ligikaudu 10–15-aastase kasutusea.

3. Kõrge nõuetega maa-aluste torujuhtmete kaitse

Projektide jaoks, mis nõuavad tugevamat korrosioonikindlust, saab Thin Wall SSAW terastoru varustada 3PE korrosioonivastase kattega.

Kolmekihiline polüetüleenist kattesüsteem tagab parema kaitse niiskuse, pinnase korrosiooni ja väliste keskkonnategurite eest, mille potentsiaalne kasutusiga sobivates tingimustes on 25–30 aastat.

Valikujuhend

1. Valige Töörõhu järgi

Õhukese seinaga spiraalkeevitatud terastoru valimisel tuleks kõigepealt arvestada torustikusüsteemi töörõhku.

Töörõhuga ≤1,6 MPa rakenduste jaoks sobivad üldiselt õhukese seinaga spiraalkeevitatud terastorud. Kõrgema rõhu korral üle 2,5 MPa on soovitatav kasutada paksu seinaga spiraalkeevitatud terastorusid või muid ülitugevaid torulahendusi.

2. Valige Vastavalt läbimõõdule ja seina paksusele

Vajalik seinapaksus tuleks valida vastavalt toru läbimõõdule, töötingimustele ja paigalduskeskkonnale.

Näiteks DN600 torujuhtmed kasutavad tavaliselt seina paksust 6–8 mm, DN1000 torujuhtmed tavaliselt 8–10 mm ja DN1500 või suurema läbimõõduga torujuhtmed nõuavad tavaliselt 10–12 mm seinapaksust.

3. Valige Vastavalt materjali kvaliteedile

Q235B valitakse selle tasakaalustatud jõudluse ja kulueelise tõttu tavaliselt üldiste madalrõhutorustike rakenduste jaoks.

Q355B sobib suuremat tugevust nõudvate projektide jaoks, samas kui L245 kasutatakse tavaliselt torujuhtmetranspordi rakendustes, kus nõutakse konkreetseid materjalistandardeid.

4. Rakendused ei ole soovitatavad

Õhukese seinaga spiraalkeevitatud terastoru ei soovitata kasutada kõrgsurve nafta- ja gaasitorustike, kõrge temperatuuriga aurusüsteemide, raskete kandevaiade või väga korrodeerivate keemiliste keskkondade jaoks.

Nende rakenduste jaoks peaksid kliendid valima kõrgema rõhuklassi, tugevamate mehaaniliste omaduste või spetsiaalse korrosioonikindlusega terastorud.

Miks valida ZHONGTIAN õhukese seinaga spiraalkeevitatud terastoru?

1. Professionaalne terastorude tootmisvõime

ZHONGTIAN on professionaalne õhukese seinaga spiraalkeevitatud terastorude tootja ja tarnija Hiinas, pakkudes rahvusvahelistele klientidele kohandatud SSAW terastorude lahendusi.

Professionaalse tootmiskogemuse ja küpsete tootmisprotsessidega toetab ZHONGTIAN erinevaid inseneriprojekte, sealhulgas munitsipaalinfrastruktuuri, tööstuslikke torujuhtmeid ja veetranspordisüsteeme.

2. Kohandatud tootelahendused

ZHONGTIAN võib pakkuda kohandatud lahendusi vastavalt projekti nõuetele, sealhulgas toru läbimõõt, seina paksus, pikkus, materjali klass ja korrosioonivastane töötlus.

See paindlikkus võimaldab klientidel hankida erinevate töökeskkondade jaoks sobivaid õhukese seinaga SSAW terastoru tooteid.

3. Range kvaliteedikontrolli süsteem

Alates tooraine kontrollist kuni lõpptoote testimiseni rakendab ZHONGTIAN kogu tootmisprotsessi vältel rangeid kvaliteedijuhtimisprotseduure.

Iga toru toodetakse kontrollitud keevitustehnoloogia, kontrolliprotseduuride ja testimisstandarditega, et tagada stabiilne kvaliteet ja usaldusväärne jõudlus.

KKK

1. Kas õhukese seinaga spiraalkeevitatud terastoru saab kasutada kasvuhoonekonstruktsioonide jaoks?

Õhukese seinaga spiraalkeevitatud terastoru saab kasutada suurte kasvuhoone vundamentide või tugisammaste jaoks, kus on vaja suurema läbimõõduga konstruktsiooni tuge.

Tavalistes kasvuhoonekarkassides kasutatakse aga tavaliselt väiksemaid tsingitud ümartorusid või ovaalseid torusid, kuna need on kergemad, lihtsamini paigaldatavad ja tavapärase kasvuhooneehituse jaoks säästlikumad.

2. Mis vahe on õhukese seinaga SSAW terastorul ja tsingitud torul?

Õhukese seinaga SSAW terastoru on mõeldud peamiselt suure läbimõõduga madala rõhuga vedeliku transportimiseks ja kergeteks konstruktsioonirakendusteks.

Tsingitud torud on üldiselt väiksema läbimõõduga torud, mida kasutatakse veesüsteemides, tellingutes, kasvuhoonekonstruktsioonides ja üldistes ehitusrakendustes. Need kaks toodet teenivad erinevaid tehnilisi eesmärke.

3. Kas õhukese seinaga spiraalkeevitatud terastoru deformeerub kergesti?

Kvalifitseeritud õhukese seinaga spiraalkeevitatud terastorul on nõuetekohase valimise ja paigaldamise korral piisav rõnga jäikus ja vastupidavus deformatsioonile.

Tavalistes maetud või maapealsetes töötingimustes suudab toru säilitada stabiilse jõudluse. Siiski ei tohiks seda kasutada väljaspool kavandatud rõhuvahemikku ega suure koormusega ja väga söövitavas keskkonnas.
